ПЛАСТИНА ЭЛЕКТРОИЗОЛЯЦИОННАЯ ТРАНСФОРМАТОРНАЯ УМ ГОСТ 12855-77
Трансформаторные пластины изготавливаются из высококачественной резины и предназначены для применения в качестве уплотнений технических агрегатов. Одной из разновидностей таких изделий является пластина УМ (УМ — универсальная маслотепломорозостойкая). Изготавливаются эти пластины в соответствии с ГОСТ 12855-77.

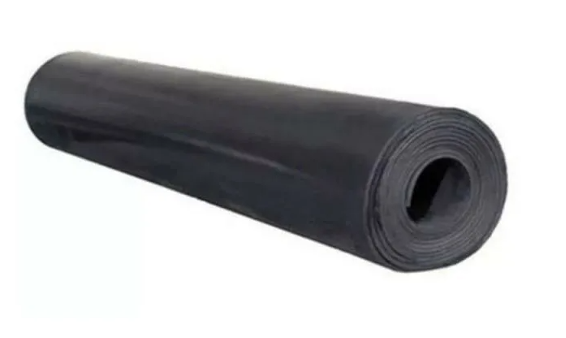

Они применяются для уплотнения неподвижных соединений агрегатов. Часто их используют для трансформаторов. УМ означает универсальная маслостойкая. Кроме стойкости к воздействию масел, такие изделия устойчивы к воздействию морозов и тепла. Их выпускают в виде рулонов, листов, полос и шнура. Если выбираете листы, стоит учитывать, что они могут отличаться по параметрам. Толщина варьируется от 2 до 10 мм.
Рабочая температура может быть в диапазоне от -60 до +100 градусов. В качестве рабочей жидкости может выступать масло (либо трансформаторное, либо конденсаторное). Условная прочность на растяжение составляет 6.4 МПа. Относительная остаточная деформация при сжатии составляет 25%.
|
Наименование |
УМ |
|
Твердость, единицы Шора А |
55-70 |
|
Изменение массы после воздействия стандартного масла марки СЖР-2 при 100°С в течение 24 ч, % |
-3 +5 |
|
Рабочая среда |
Масло трансформаторное (ГОСТ 982-80, ГОСТ 10121-76) Масло трансформаторноемарки ТКп Масла конденсаторные(ГОСТ 5775-85) Воздух |
|
Температура, °С |
От -60 до +100 |
|
Условная прочность при растяжении, МПа (кгс/см²), не менее |
6,4 (65) |
|
Относительное удлинение при разрыве, %, не менее |
200 |
Стандартные размеры полосы
|
Размеры |
Размеры |
Размеры |
|
6х15 |
8х12 |
8х20 |
|
10х30 |
10х60 |
12х20 |
|
12х30 |
16х30 |
16х42 |
|
Дополнительные размеры: 16х20,16х32,16х40,20х40,14х30,14х26,10х40,10х25, 10х15,10х12,10х20,12х12,16х24,20х30,6х12,8х25,8х40. |
||
